Цифровая логика. Вентили и схемы

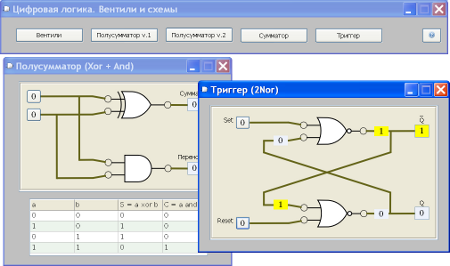

Интерфейс программы "Цифровая логика"

Программа "Цифровая логика. Вентили и схемы. v1.0 (2011)" демонстрирует

  • принципы работы логических вентилей (and, or, xor, not, nand, nor, nxor),
  • полусумматоров разной конструкции (2and + or + not и xor + and),
  • сумматора (2xor + 2and + or),
  • триггера (2nor).

Входные сигналы представлены кнопками, при нажатии на которые происходит смена сигналов на выходах вентилей и схем.

Программа создана в среде Lazarus (v2.4.2). Операционная система Windows XP.
Изображения вентилей созданы в графическом процессоре Inkscape. Скачать их можно здесь: http://younglinux.info/inkscape
